في عالم الأنظمة الكهربائية DC ، يكون لضمان السلامة والاستقرار أهمية قصوى. أحد المكونات الحاسمة التي تلعب دورًا مهمًا في حماية هذه الأنظمة هو صناديق التأريض. بصفتي موردًا ذا سمعة طيبة في تأجير المفقودين ، أنا متحمس للتغلب على تعقيدات كيفية عمل هذه الأجهزة في نظام كهربائي DC.
فهم أساسيات النظام الكهربائي DC
قبل أن نستكشف وظيفة صناديق التأريض ، من الضروري أن يكون لديك فهم أساسي للنظام الكهربائي DC. التيار المباشر (DC) هو تدفق أحادي الاتجاه للشحنة الكهربائية. في نظام DC ، يظل قطبية الجهد ثابتًا ، على عكس نظام تيار متناوب (AC) حيث يتغير القطبية بشكل دوري. تم العثور على أنظمة التيار المستمر عادة في مختلف التطبيقات ، بما في ذلك الأجهزة التي تعمل بالبطاريات وأنظمة الطاقة الشمسية وبعض العمليات الصناعية.
ما هو صناديق التأريض؟
وتأجيج صرفهو جهاز وقائي مصمم لتحويل الطاقة الكهربائية المفرطة ، مثل ضربات البرق أو الجهدات ، بأمان إلى الأرض. إنه بمثابة صمام أمان للنظام الكهربائي ، ويمنع الأضرار التي لحقت بالمعدات وضمان سلامة الموظفين. في نظام كهربائي DC ، يلعب صناديق التأريض دورًا حاسمًا في حماية المكونات الحساسة من أحداث الجهد الزائد.
كيف يعمل صناديق التأريض في نظام كهربائي DC؟
يمكن فهم تشغيل توقيف التأريض في نظام كهربائي DC من خلال الخطوات التالية:
1. ظروف التشغيل العادية
في ظل ظروف التشغيل العادية ، فإن صناديق التأريض لها مقاومة عالية ، مما يعني أنه يسمح فقط بكمية ضئيلة من التيار للتدفق من خلاله. تضمن هذه المقاومة العالية ألا تتداخل الأرجوحة مع التشغيل الطبيعي لنظام DC. يبقى الأجنحة في حالة غير موصلة ، وتعزل نفسها بفعالية من الدائرة الكهربائية.
2. اكتشاف الجهد الزائد
عندما يحدث حدث مفرط الجهد ، مثل ضربة صاعقة أو طفرة مفاجئة في الجهد ، يزداد الجهد عبر صناديق التأريض بسرعة. تم تصميم الأرجوحة لاكتشاف الجهد الزائد والاستجابة بسرعة لحماية النظام. تعتمد آلية الكشف على مبدأ انهيار الجهد.
3. انهيار الجهد
مع وصول الجهد عبر صناديق التأريض إلى حد معين ، يُعرف باسم الجهد الكهربي ، يخضع الصرف لعملية تسمى انهيار الجهد. في هذه المرحلة ، تنخفض المقاومة العالية للتجديف فجأة ، وتصبح موصلة. هذا يسمح للطاقة الكهربائية المفرطة بالتدفق عبر الأرجوحة وإلى الأرض.
4. تصريف الطاقة المفرطة
بمجرد أن يصبح الأجنحة موصلة ، فإنه يوفر مسارًا منخفض المقاومة للطاقة الكهربائية المفرطة للتدفق بأمان إلى الأرض. يساعد هذا التفريغ السريع للطاقة على الحد من الجهد عبر المعدات المحمية ويمنع الأضرار. يستمر الأرجوحة في إجراء حتى يتراجع حدث الجهد الزائد ، ويعود الجهد عبره إلى طبيعته.
5. الانتعاش إلى الحالة العادية
بعد مرور حدث الجهد الزائد ، يتعافى توقيف التأريض تلقائيًا إلى حالته العادية عالية المقاومة. هذا يضمن أنه لا يتداخل مع التشغيل العادي لنظام DC وهو مستعد للرد على أي أحداث الجهد الزائد المستقبلي.
أنواع آراء التأريض المستخدمة في النظم الكهربائية العاصمة
هناك عدة أنواع من موقوفات التأريض المستخدمة في الأنظمة الكهربائية DC ، ولكل منها خصائصها وتطبيقاتها الفريدة. بعض الأنواع الشائعة تشمل:
1.
أصناديق زيادة أكسيد المعادنهو نوع على نطاق واسع من صناديق التأريض في النظم الكهربائية DC. وهو يتألف من مجموعة من متغيرات أكسيد المعادن (MOVs) ، وهي أجهزة أشباه الموصلات مع خاصية التيار غير خطية. توفر Movs حماية ممتازة ضد أحداث الجهد الزائد ولديها وقت استجابة سريع.
2. توقيف أنبوب تفريغ الغاز
إن أنبوب تصريف الغاز (GDT) هو نوع آخر من صانعي التأريض المستخدم في الأنظمة الكهربائية DC. يتكون من أنبوب مغلق مملوء بالغاز ، مثل الأرجون أو النيون. عندما يحدث حدث مفرط الجهد ، فإن الغاز الموجود في الأنبوب يؤين ، مما يخلق مسارًا موصلًا للطاقة الكهربائية المفرطة للتدفق إلى الأرض.
3.

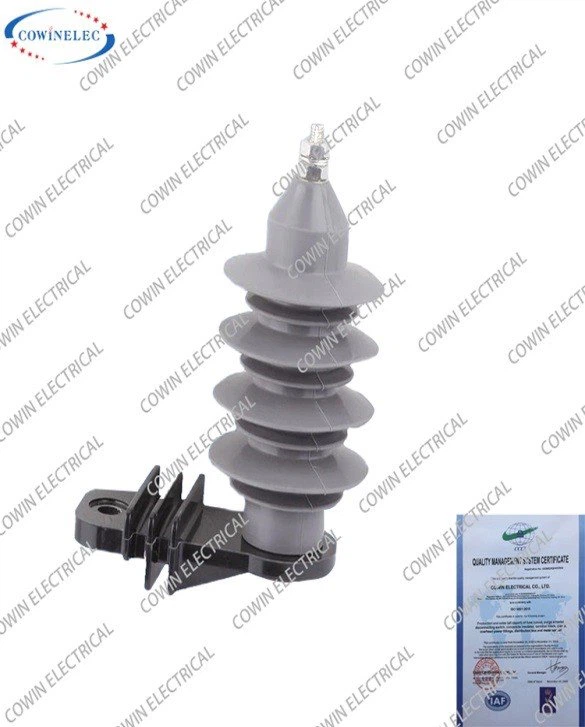

أعالي الجهد توقيفتم تصميمه لحماية أنظمة DC عالية الجهد من أحداث الجهد الزائد. عادة ما يتم استخدامه في التطبيقات مثل أنظمة نقل الطاقة والتوزيع ، حيث تكون مستويات الجهد مرتفعة للغاية. تم تصميم مانعات الطفرة عالية الجهد للتعامل مع كميات كبيرة من الطاقة وتوفير حماية موثوقة.
أهمية التثبيت والصيانة المناسبة
لضمان التشغيل الفعال لارتياح التأريض في نظام كهربائي DC ، يعد التثبيت والصيانة المناسبين أمرًا ضروريًا. فيما يلي بعض الاعتبارات الرئيسية:
1. التثبيت
- موقع:يجب تثبيت صانعي التأريض في أقرب وقت ممكن من المعدات التي تحميها. هذا يقلل من طول العلاقة بين الأرجوحة والمعدات ، مما يقلل من خطر انخفاض الجهد وضمان تبديد الطاقة الفعال.
- التأريض:يجب أن يكون الأجنحة ترتكز بشكل صحيح لتوفير مسار منخفض المقاومة للطاقة الكهربائية المفرطة للتدفق إلى الأرض. يجب تصميم نظام التأريض لتلبية المتطلبات المحددة لنظام DC والامتثال للمعايير واللوائح ذات الصلة.
- اتصال:يجب أن تكون الروابط بين صانعي التأريض والنظام الكهربائي آمنة وخالية من التآكل. يمكن أن تزيد الروابط السائبة أو المتآكلة من المقاومة وتقليل فعالية الصك.
2. الصيانة
- تقتيش:من الضروري التفتيش المنتظم لتجديف التأريض للكشف عن أي علامات على الضرر أو التدهور. يجب تفتيش الأجنحة بصريًا من أجل الشقوق أو تلون أو أضرار جسدية أخرى. بالإضافة إلى ذلك ، يجب إجراء الاختبارات الكهربائية بشكل دوري لضمان عمل الأرجوحة بشكل صحيح.
- الاختبار:يمكن استخدام الاختبارات الكهربائية ، مثل اختبار مقاومة العزل واختبار تيار التسرب ، لتقييم أداء صناديق التأريض. يمكن أن تساعد هذه الاختبارات في تحديد أي مشاكل محتملة في وقت مبكر والسماح بالصيانة أو الاستبدال في الوقت المناسب.
- الاستبدال:بمرور الوقت ، قد يتحلل أداء صناديق التأريض بسبب الشيخوخة أو العوامل البيئية أو أحداث الجهد الزائد المتكرر. من المهم أن تحل محل الأرجوحة على فترات موصى بها لضمان استمرار حماية النظام الكهربائي DC.
خاتمة
في الختام ، يعد توقيف التأريض مكونًا حيويًا في نظام كهربائي DC ، ويوفر الحماية من أحداث الجهد الزائد وضمان سلامة وموثوقية النظام. من خلال فهم كيفية عمل صناديق التأريض وأهمية التثبيت والصيانة المناسبين ، يمكنك اتخاذ قرارات مستنيرة عند اختيار هذه الأجهزة واستخدامها. بصفتنا موردًا رائدًا في تأجير المفقودين ، نحن ملتزمون بتوفير منتجات وخدمات عالية الجودة لتلبية الاحتياجات المتنوعة لعملائنا. إذا كانت لديك أي أسئلة أو تحتاج إلى مزيد من المعلومات حول صناديق التأريض الخاصة بنا ، فيرجى عدم التردد في الاتصال بنا. نتطلع إلى مناقشة متطلباتك ومساعدتك في احتياجات المشتريات الخاصة بك.
مراجع
- IEEE Standard for Risplge Arrenters - موقوفات زيادة أكسيد المعادن لدوائر طاقة التيار المتردد (IEEE C62.11)
- IEC 60099-4: 2014 - المفقودات الطفرة - الجزء 4: أصول زيادة أكسيد المعادن دون فجوات لأنظمة العاصمة
- القانون الكهربائي الوطني (NEC) - المادة 250 - التأريض والترابط
